Как устроена система плоской кровли и какие элементы в нее входят

Система плоской кровли — это не один материал, а многослойная конструкция, в которой каждый элемент влияет на работу всей крыши. От основания до гидроизоляции все слои связаны между собой и формируют единый кровельный пирог. Если нарушить последовательность или убрать один из элементов, система быстро теряет герметичность и ресурс.

Надежность плоской крыши всегда зависит от того, насколько правильно работают все элементы вместе, а не по отдельности.

Что такое система плоской кровли

Система плоской кровли — это инженерная конструкция, состоящая из нескольких слоев и узлов, которые защищают здание от влаги, холода и перепадов температур.

Проще говоря, это не «плоская поверхность», а продуманная система, где:

• основание принимает нагрузку;
• утепление удерживает тепло;
• гидроизоляция защищает от воды;
• уклон направляет влагу к водоотводу.

Именно поэтому система плоской кровли требует точного проектирования и правильного подбора материалов. Здесь нет «второстепенных» слоев — каждый влияет на общий результат.

Плоская кровля и ее особенности

Плоская кровля отличается от скатной не внешней формой, а тем, как организован отвод воды и работает вся конструкция.

Основные отличия:

• вода не стекает сама, а направляется системой уклонов;
• используется внутренняя водосточная система;
• важна многослойная защита, а не только финишное покрытие.

Важно понимать: плоская кровля никогда не бывает абсолютно горизонтальной. Минимальный уклон обязателен, иначе будет застаиваться вода.

Где применяется:

• жилые многоквартирные дома;
• коммерческие здания;
• склады и производства;
• частные дома с террасами или эксплуатируемой крышей.

Особенности эксплуатации:

• требуется регулярная проверка водоотвода;
• важно контролировать состояние гидроизоляции;
• нельзя допускать засорения воронок.

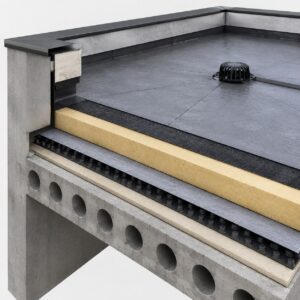

Конструкция плоской кровли

Конструкция плоской кровли представляет собой систему взаимосвязанных слоев, где каждый элемент выполняет свою задачу и работает в связке с остальными.

Основной принцип:

• каждый слой работает только в связке с остальными;
• нарушение одного элемента влияет на всю систему;
• последовательность монтажа критически важна.

Если рассматривать конструкцию отдельно от слоев, теряется логика работы всей крыши.

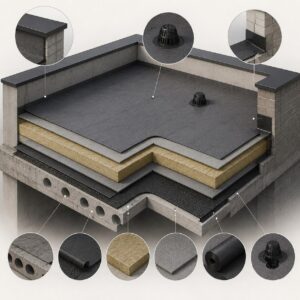

Элементы плоской кровли

Элементы плоской кровли формируют единую инженерную систему, где каждый слой и узел выполняет строго определенную функцию. Уже на уровне базовой конструкции важно понимать, что элементы плоской кровли не работают по отдельности — их эффективность проявляется только в связке.

Ключевые элементы конструкции включают:

• Основание воспринимает нагрузку и задает геометрию крыши.
• Пароизоляция защищает утеплитель от влаги изнутри помещения.
• Утепление удерживает тепло и снижает теплопотери.
• Разуклонка формирует направление движения воды.
• Гидроизоляция создает внешний защитный барьер от осадков.
• Водоотвод и воронки обеспечивают организованный сброс воды.
• Парапеты защищают края кровли и формируют безопасный контур.
• Узлы примыканий отвечают за герметичность в местах соединений с другими конструкциями.

Каждый элемент выполняет свою задачу, но работает только в общей системе, где все уровни взаимосвязаны и зависят друг от друга.

Основание плоской кровли

Основание плоской кровли является несущей частью всей конструкции, на которой формируются и держатся все последующие слои.

Используются разные типы оснований:

• железобетонная плита;
• профнастил по металлокаркасу;
• деревянное основание.

От чего зависит выбор:

• тип здания;
• расчетная нагрузка;
• наличие эксплуатируемой кровли;
• климатические условия.

Основание влияет на:

• ровность уклонов;
• стабильность утепления;
• срок службы всей системы.

Даже небольшие перепады основания приводят к застою воды и проблемам с гидроизоляцией.

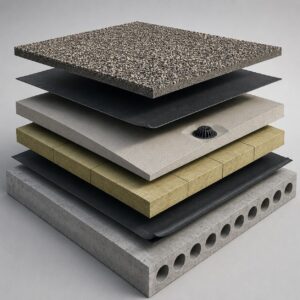

Пирог плоской кровли

Кровельный пирог плоской кровли — это последовательность слоев от основания до финишного покрытия.

Стандартная структура:

• Основание принимает на себя все нагрузки от кровельного пирога и передает их на несущие конструкции здания. Оно задает геометрию крыши и влияет на устойчивость всей системы.
• Пароизоляция защищает утеплитель от влаги, которая поступает изнутри помещения в виде водяного пара. Она предотвращает намокание теплоизоляции и сохраняет ее свойства.
• Утепление отвечает за сохранение тепла внутри здания и снижение теплопотерь через кровлю. От его качества зависит энергоэффективность всей конструкции.
• Разуклонка формирует уклон поверхности и направляет движение воды к водоотводным точкам. Она предотвращает застой влаги на кровле.
• Гидроизоляция защищает конструкцию от атмосферных осадков и не допускает проникновения воды внутрь кровельного пирога. Это основной защитный барьер системы.
• Защитные слои предохраняют гидроизоляцию от механических повреждений, ультрафиолета и перепадов температур, продлевая срок службы всей кровли.

Каждый слой выполняет свою задачу и зависит от предыдущего.

Нарушение порядка приводит к:

• накоплению влаги;
• промерзанию утеплителя;
• разрушению гидроизоляции.

Слои плоской кровли

Слои плоской кровли всегда формируются в строгой последовательности, поскольку каждый последующий слой зависит от предыдущего. Уже на этапе проектирования важно учитывать, что слои плоской кровли образуют единый кровельный пирог, а не набор отдельных материалов.

Стандартная структура включает:

• Пароизоляция предотвращает проникновение влаги изнутри здания в утеплитель.
• Теплоизоляционный слой сохраняет комфортную температуру внутри помещений и снижает теплопотери.
• Разуклонка формирует уклон для движения воды к водоотводным точкам.
• Гидроизоляционный слой защищает конструкцию от внешних осадков.
• Защитные материалы увеличивают срок службы верхнего слоя и снижают механические повреждения.

Каждый слой работает в своей зоне ответственности, но только вместе они формируют стабильную и долговечную систему, способную выдерживать эксплуатационные нагрузки.

Утепление плоской кровли

Утепление плоской кровли отвечает за сохранение тепла в здании.

Используемые материалы:

• минеральная вата;
• экструдированный пенополистирол;
• комбинированные системы.

Что важно учитывать:

• плотность материала;
• толщину слоя;
• нагрузку на конструкцию.

В некоторых системах применяется уклонный утеплитель, который совмещает теплоизоляцию и формирование уклона.

Гидроизоляция плоской кровли

Гидроизоляция плоской кровли защищает конструкцию от влаги.

Основные материалы:

• рулонные материалы;
• ПВХ мембраны;
• ТПО мембраны.

Гидроизоляция работает только при соблюдении условий:

• правильное основание;
• наличие уклона;
• корректная разуклонка.

Без этого даже дорогие материалы теряют эффективность.

Уклон плоской кровли

Уклон плоской кровли необходим для отвода воды.

Зачем он нужен:

• направляет воду к воронкам;
• предотвращает застой влаги;
• снижает нагрузку на гидроизоляцию.

Даже при «плоском» типе крыши уклон всегда есть — обычно 1,5–5%.

Разуклонка плоской кровли

Разуклонка плоской кровли — это инженерный слой, который формирует правильное направление движения воды по поверхности крыши. Без этого элемента вода будет задерживаться, что приводит к разрушению гидроизоляции и снижению срока службы всей системы.

Основные способы выполнения разуклонки:

• Цементная стяжка применяется для создания жесткого уклонного слоя и подходит для прочных оснований.
• Уклонный утеплитель позволяет одновременно решать задачу теплоизоляции и формирования уклона.
• Комбинированные решения используются в сложных проектах, где требуется точная геометрия и распределение нагрузок.

Разуклонка напрямую связана с работой воронок и всей системы водоотвода, так как именно она направляет воду к точкам сбора и предотвращает ее застой на поверхности.

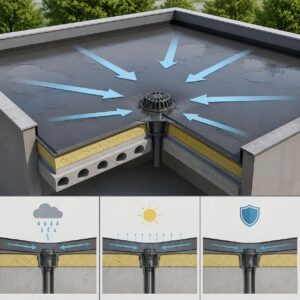

Водоотвод с плоской кровли

Водоотвод с плоской кровли отвечает за организованный сбор и удаление воды с поверхности крыши. Этот элемент является критически важным, так как именно он предотвращает накопление влаги и разрушение гидроизоляционного слоя.

Система водоотвода включает:

• Кровельные воронки собирают воду с поверхности и направляют ее во внутреннюю систему.
• Внутренние трубы обеспечивают транспортировку воды внутри здания.
• Соединительные узлы связывают все элементы в единую систему отвода.

Если водоотвод выполнен неправильно, появляются застои воды, увеличивается нагрузка на гидроизоляцию и возникают протечки. Именно поэтому система водоотвода должна проектироваться одновременно с уклоном и разуклонкой, а не отдельно от них.

Парапет и узлы плоской кровли

Парапет плоской кровли и узлы примыканий — самые сложные зоны конструкции.

Особенности:

• сложная геометрия;
• высокая нагрузка на герметичность;
• необходимость усиленной гидроизоляции.

Именно здесь чаще всего возникают протечки при ошибках монтажа.

Стропильная система плоской кровли

В классических решениях стропильная система плоской кровли не применяется.

Она используется только:

• в легких частных конструкциях;
• в комбинированных системах.

Основой чаще всего выступает плита или металлический каркас.

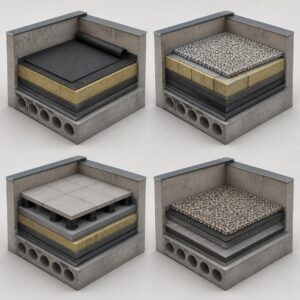

Виды систем плоских кровель

Системы плоских кровель различаются по конструкции, расположению слоев и условиям эксплуатации. Выбор типа системы напрямую влияет на устройство всей крыши и ее долговечность.

Основные виды:

• В традиционной системе утеплитель расположен под гидроизоляцией, а защита от влаги выполняется верхним слоем.
• В инверсионной системе утеплитель находится поверх гидроизоляции, что повышает ее защиту от перепадов температур.
• Эксплуатируемая кровля рассчитана на дополнительные нагрузки — террасы, зоны отдыха или технические площадки.
• Неэксплуатируемая система используется только для обслуживания и не предназначена для постоянного пребывания людей.

Разница между системами заключается в расположении слоев, уровне нагрузки и требованиях к конструкции, что напрямую влияет на проектирование и монтаж.

Типичные ошибки

Ошибки при устройстве плоской кровли чаще всего связаны с нарушением технологии и неправильной последовательностью слоев. Даже небольшие отклонения приводят к серьезным последствиям в эксплуатации.

Частые ошибки:

• Отсутствие уклона приводит к застою воды.
• Слабое основание вызывает деформации всей конструкции.
• Ошибки в утеплении снижают энергоэффективность здания.
• Нарушение гидроизоляции приводит к протечкам.
• Проблемы в узлах примыканий становятся причиной локальных повреждений.
• Плохой водоотвод ускоряет разрушение всей системы.

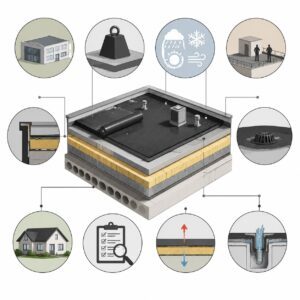

Рекомендации по выбору конструкции

Выбор системы плоской кровли требует учета множества факторов, так как каждая конструкция должна соответствовать условиям эксплуатации.

При проектировании важно учитывать:

• назначение здания;
• расчетные нагрузки;
• климатические условия;
• тип эксплуатации кровли.

Грамотный выбор конструкции позволяет обеспечить долговечность системы, снизить риски протечек и увеличить срок службы всей кровли без капитального ремонта.

• Для жилых зданий приоритетом является теплоизоляция и надежность гидроизоляции.
• Для коммерческих объектов важна устойчивость к нагрузкам и возможность обслуживания.
• В сложных климатических условиях требуется усиленное утепление и продуманная система водоотвода.

Заключение

Плоская кровля — это многослойная система, где каждый элемент влияет на работу всей конструкции. Основание, утепление, гидроизоляция и водоотвод должны работать как единое целое. Только при правильной сборке система плоской кровли обеспечивает долговечность и стабильную защиту здания.

Вопрос-ответ

Из чего состоит система плоской кровли?

Система плоской кровли состоит из нескольких взаимосвязанных слоев и элементов, которые работают как единый кровельный пирог. В ее основу входят основание, пароизоляция, утепление, слой разуклонки, гидроизоляция и система водоотведения. Дополнительно конструкция включает парапеты и узлы примыканий, которые обеспечивают герметичность в местах соединений с другими частями здания. Каждый из этих элементов выполняет свою функцию, но только их совместная работа обеспечивает надежность всей системы.

Какие элементы плоской кровли считаются основными?

Основными элементами плоской кровли являются основание, которое воспринимает нагрузку, пароизоляционный слой, защищающий утеплитель от влаги изнутри, теплоизоляция, отвечающая за сохранение тепла, разуклонка, формирующая направление стока воды, и гидроизоляция, защищающая конструкцию от осадков. Также важную роль играют водоотводные воронки и узлы примыканий, так как именно они обеспечивают герметичность и правильный отвод воды с поверхности крыши.

Почему уклон и разуклонка так важны для плоской кровли?

Уклон и разуклонка необходимы для того, чтобы вода не задерживалась на поверхности крыши. Даже при небольшом угле наклона вода начинает двигаться в сторону водоотводных воронок, что предотвращает образование луж и застойных зон. Разуклонка формирует этот уклон внутри конструкции, распределяя поток воды по всей поверхности кровли. Без правильно организованного уклона гидроизоляционный слой работает с повышенной нагрузкой, что сокращает срок службы всей системы.

Как работает внутренняя водосточная система с плоской кровли?

Внутренняя водосточная система с плоской кровли работает за счет сбора воды через кровельные воронки, которые расположены в пониженных точках поверхности. Далее вода по внутренним трубопроводам отводится в ливневую канализацию здания. Такая система позволяет скрыть водоотвод внутри конструкции и защитить его от внешних воздействий. Эффективность работы напрямую зависит от правильно выполненной разуклонки и корректного расположения воронок, так как именно они задают направление движения воды.
